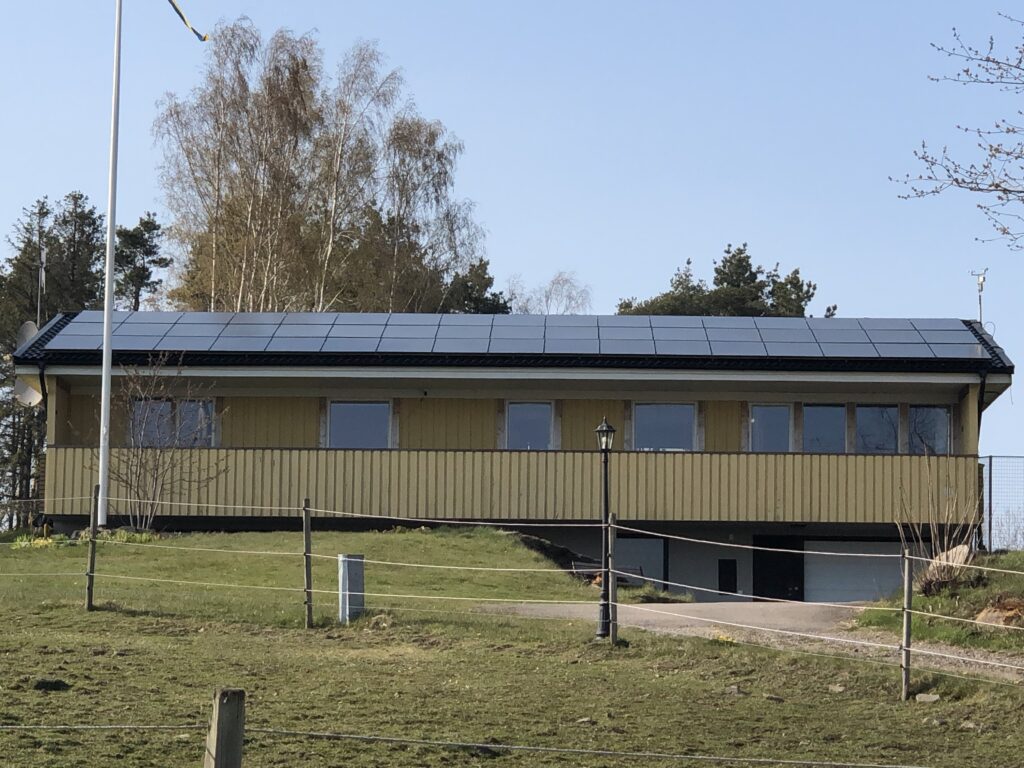

På mitt hus har jag installerat solpaneler. Närmare bestämt 51 stycken som består av tre rader med 17 st i varje. Effekten per rad är c:a 5000W så tilsammans kan anläggningen leverera max 15 kW men det är rent teoretiskt för det finns förluster överallt såsom ljusets vinkel mot panelerna, några paneler som befinner sig bakom några trädgrenar etc.
Anläggningen är kopplad till en växlriktare som omvandlar effekten från solcellerna till växelström och laddning för mina batterier.
Jag har tre rader med batterier á 4 st per rad. Totala spänningen per rad är 4x12V=48V och varje batteri är på 190 aH vilket ger 48Vx190Ahx3 rader = 27.3 kWh. programmeringen av växelriktaren som är en SPL kan göras på olika sätt. Just nu har jag sagt till den att all effekt som solcellerna levererar skall gå till husets behov. Skulle det finnas effekt över så laddar du batterierna. När allt är tillgodosett så skickar den ut överskottet på nätet.
Skulle inte solcellernas effekt räcka till så hjälper batterierna till att strömförsörja huset och skulle det i sin tur inte räcka till ja då får den koppla in nätspänningen.
Anläggningen styrs från en gammal truck-pc som i princip är en touch-skärm med en inbyggd dator. På denna kör jag windows och ett program som styr växelriktaren. Det är väldigt sparsamt med knappar och möjligheter att ställa in växelriktaren från dess panelen.
Här ställer jag in hur jag vill att den fördelar effekten från solcellerna och batterierna. Nu har jag t.ex. ställt in så att i första hand skall anläggningen strömförsörja huset med den effekt som solcellerna genererar. Skulle inte solcellerna räcka till så har jag satt att batterierna skall hjälpa till. och skulle dessa två falera så fär du koppla in nätspänningen till huset.
Skulle däremot solcellerna leverera effekt till husets behov ja då skall man istället ladda batterierna också. Skulle det finnas ännu mera effekt en riktigt fin solig dag och både huset och batterierna klarar sig, ja då skall den skicka ut överskottet på nätet.
Det finns en hel del andra scenarion som man kan ställa in. Ibland behöver jag ladda min el-bil och då är det ju synd att laka ur batterierna som jag vill ha när solen gått ner. Då ställer jag om så att solcellerna levererar så mycket effekt som man kan och resten tar jag från nätet. När elbilen är fulladdad så ställer jag om till kombinerad batteridrift igen.
Jag har även köpt en billig energimätare som mäter hur mycket el som jag förbrukar från nätet. Tyvärr kan inte denna skilja på hur mycket jag förbrukar och hur mycket jag matar tillbaka in i nätet, allting visas som förbrukning…

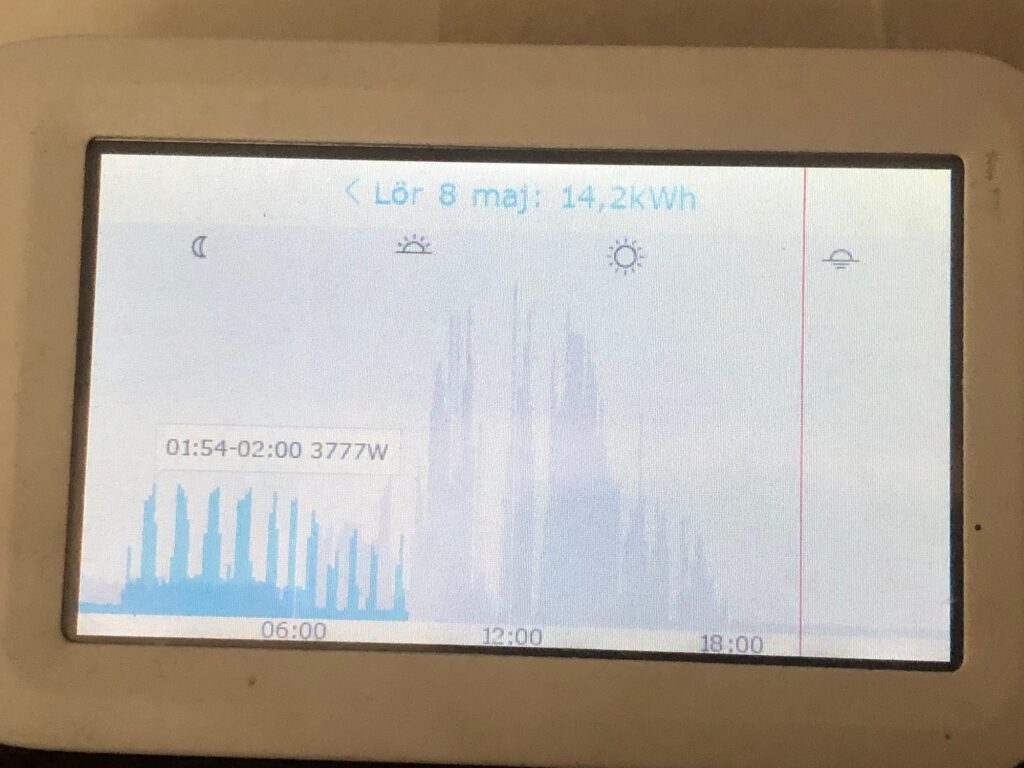

Man kan dock se hur anläggningen jobbar om man tittar på grafen som den kan producera över det senaste dygnet. Om man börjar från vänster så har batterierna jobbat fram till strax efter midnatt och sedan har batterierna inställda miniminivå triggat att man skall koppla in nätet. Ingen solenergi eller batteri kraft finns fram till 6 tiden på morgonen. Men om ni ser så dalar effektuttaget lite och det är då som solen går upp och solcellerna börjar att leverera el till huset.
Den gråa skalan visar föregående dags “elförbrukning” över tid. man kan se att “elförbrukningen ökade” efter kl 10 men istället så stiger solen och solcellerna genererar el till huset samt laddar batterierna och överskottet som matas ut på nätet visas som en “elförbrukning”.
Går man sedan vidare till vänster så ser man att leveransen ut på nätet minskar i takt med att solen går ner och batterierna tar över. Jag har ställt in så att man inte skall leverera batteri effekt ut på nätet utan enbart är till för huset. Då ser man att kurvan är platt för det förbrukas ingen nät el och ingen el skickas ut på nätet.
Utrustningen jag använder kommer från Tyskland eller egentligen Kina där nästan allt produceras. Som ni ser så klarar enheten av ett normalt hushåll och skulle det inte räcka till kan man köpa en enhet till och koppla dom samman och då öka effekten.
